コンクリートガレージに溝を掘って電動化@大阪市

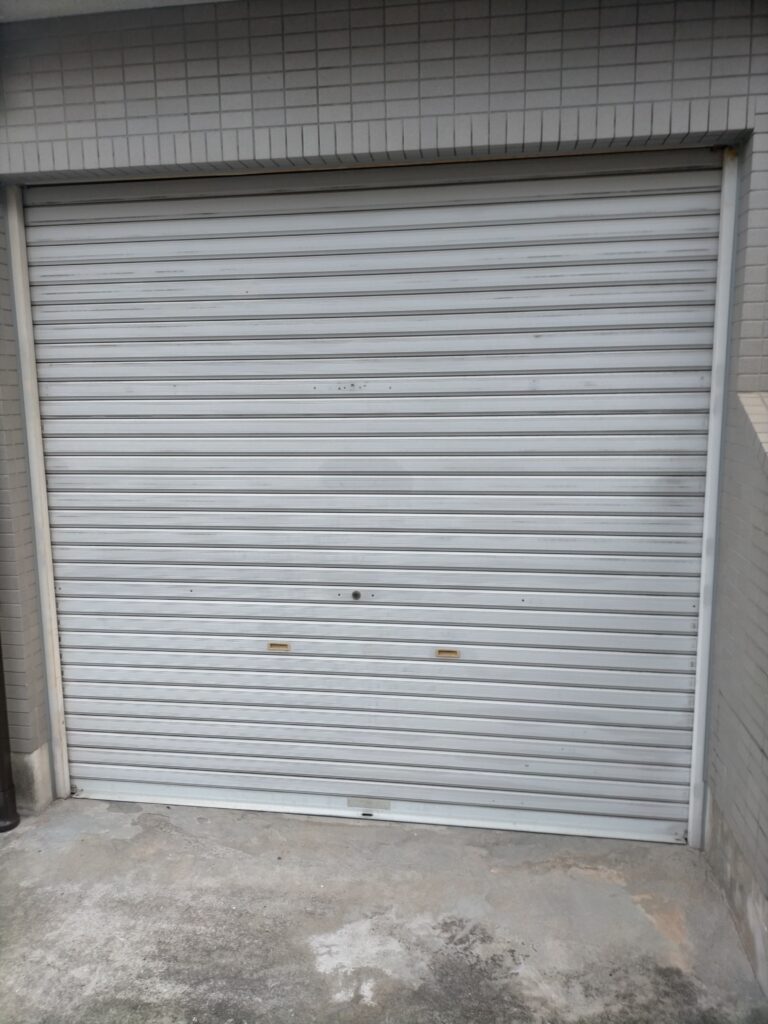

管理人大阪市内より、コンクリートガレージの電動化をご依頼頂きました。
電動化工事ではブラケットの左右側面から配線出しをしますが、コンクリートガレージの場合ブラケットの左右にクリアランスがない場合が多いかと思います。

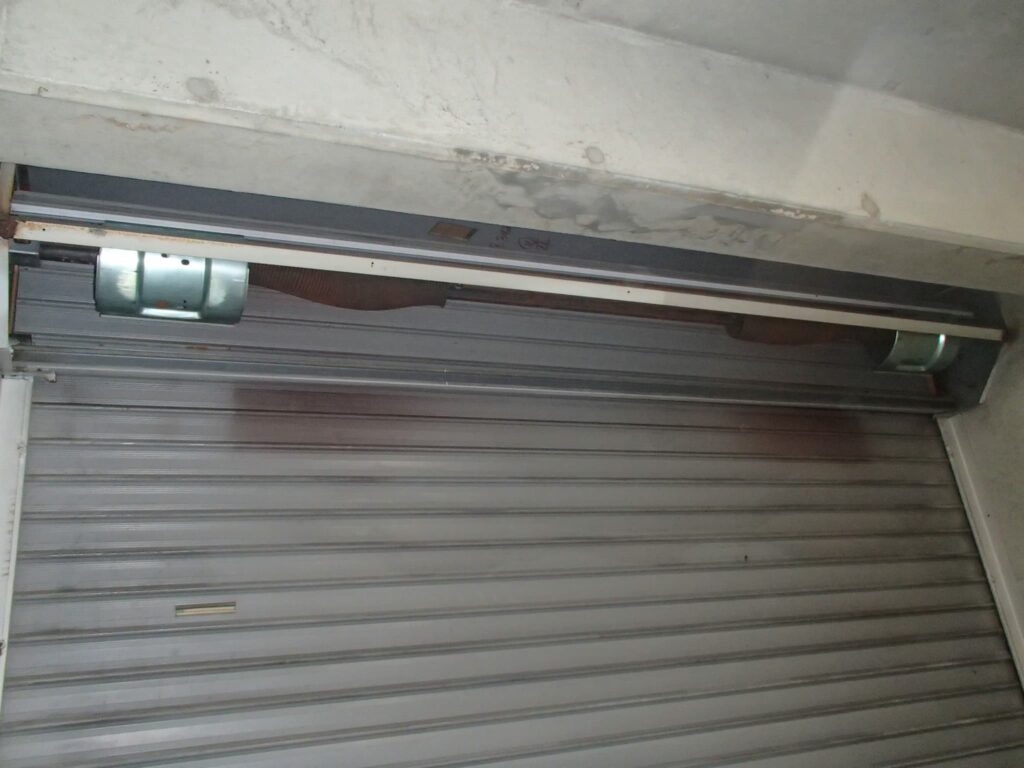

こちらのガレージでも左右のブラケットが壁にアンカー留めされており、まったく隙間のない状態でした。
また外に向けて貫通穴をあけることもできませんでしたので、内側でコンクリートに溝を掘って配線の取り回しをすることにしました。
幸いガレージにコンセントもあり、また室内へのドアがありましたので、すべてガレージ内で処理することが可能です。

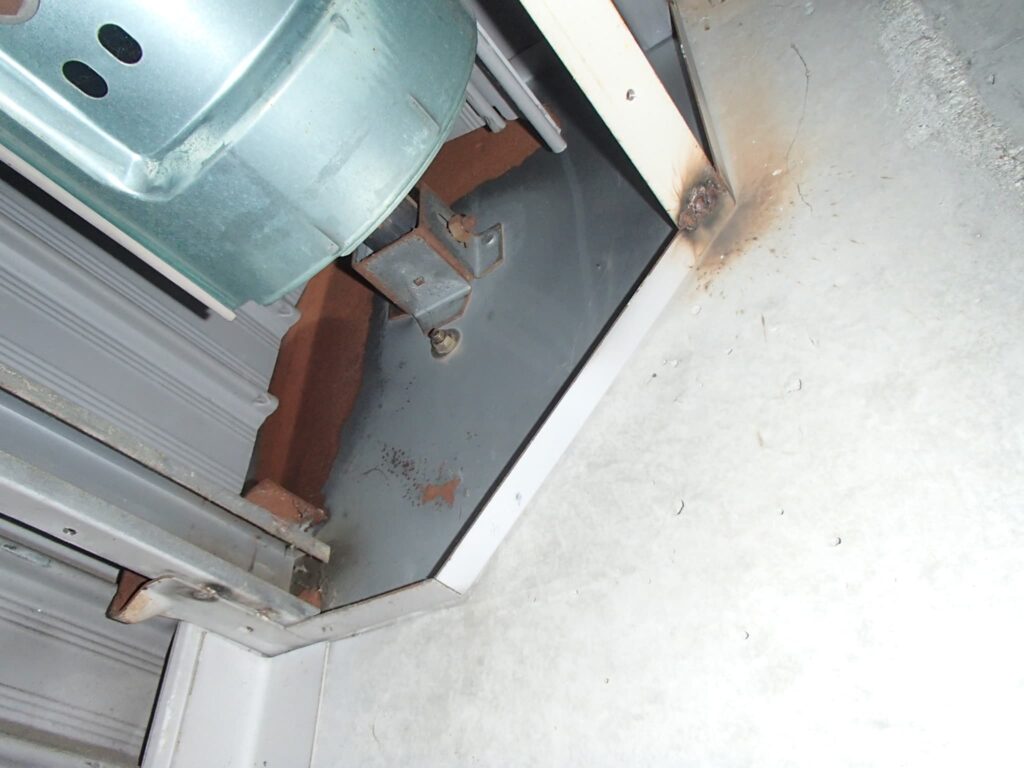

左右ブラケットは側面ベタ付けで取り付けられていますので、配線を通す余裕がまったくありません。
コンセントのある側から配線を出したいと思います。

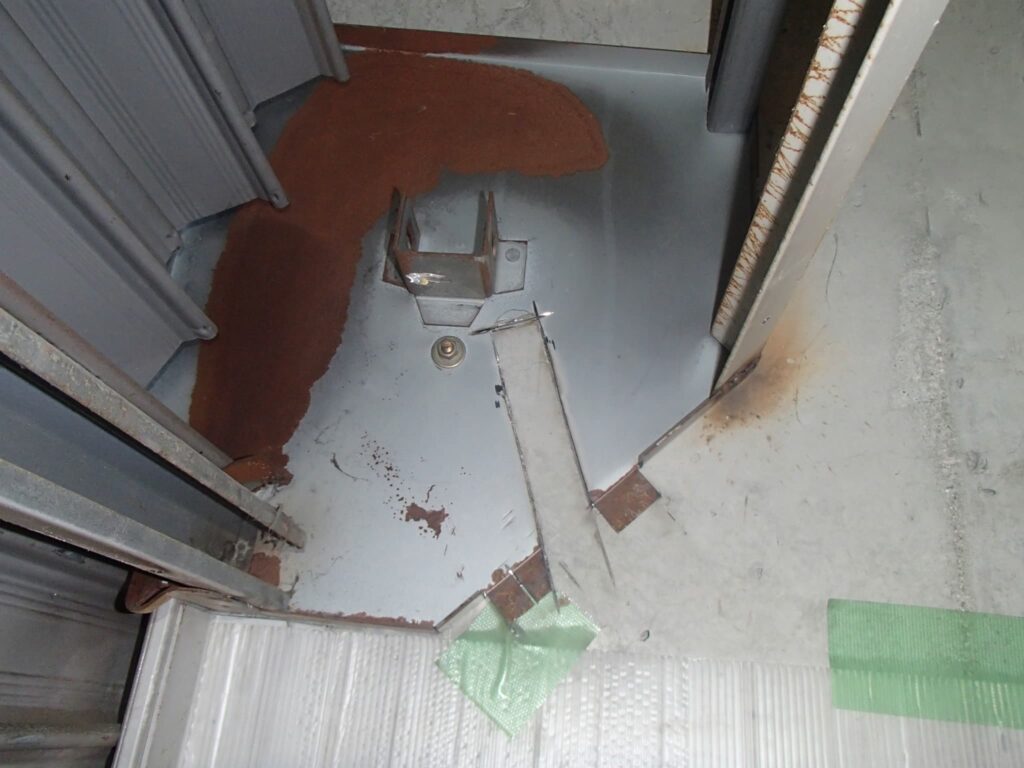

配線を通すあたりのブラケットをカットします。

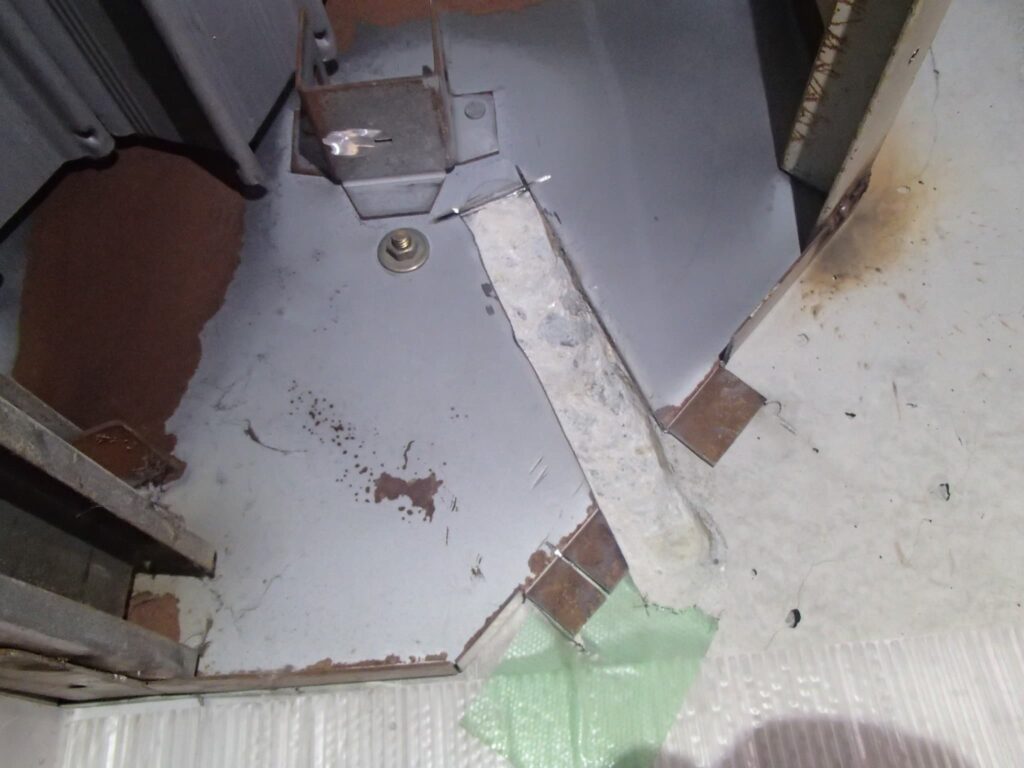

コンクリートの壁を斫(ハツ)って溝を掘ります。
配線類を無理なく通すには、２センチほどの深さが必要です。

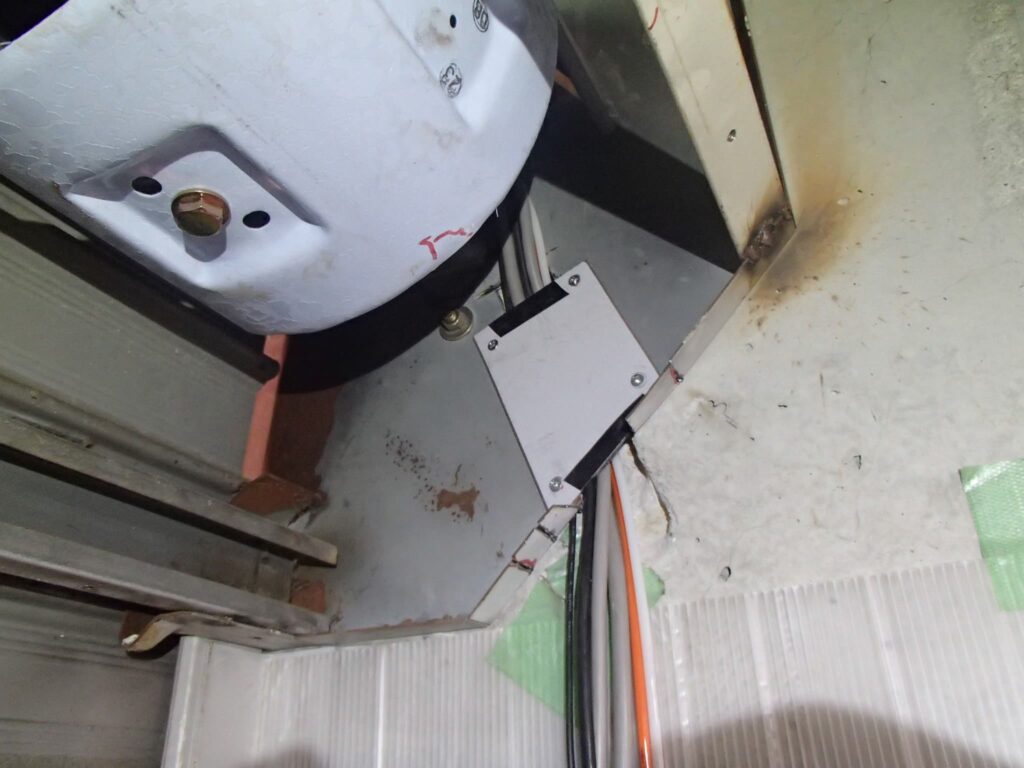

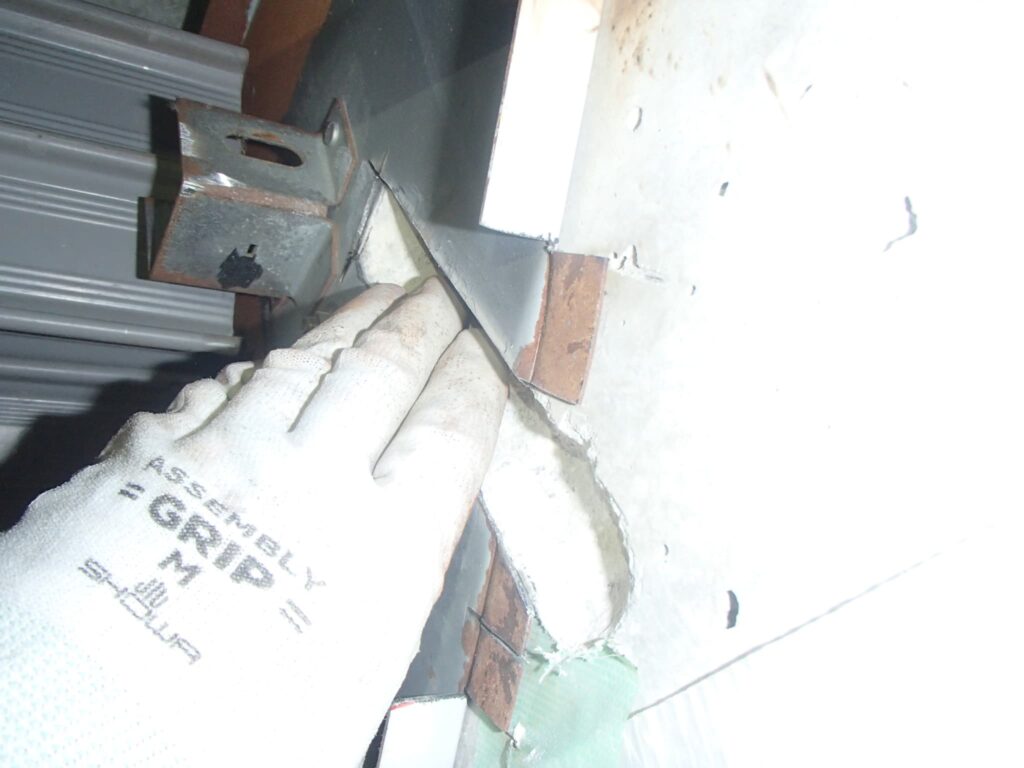

配線類を通して、鉄板でフタをします。鉄板の端部はスラットが引っ掛からないように斜めに削ってあります。配線が当たるところは傷がつかないようにテープで保護します。

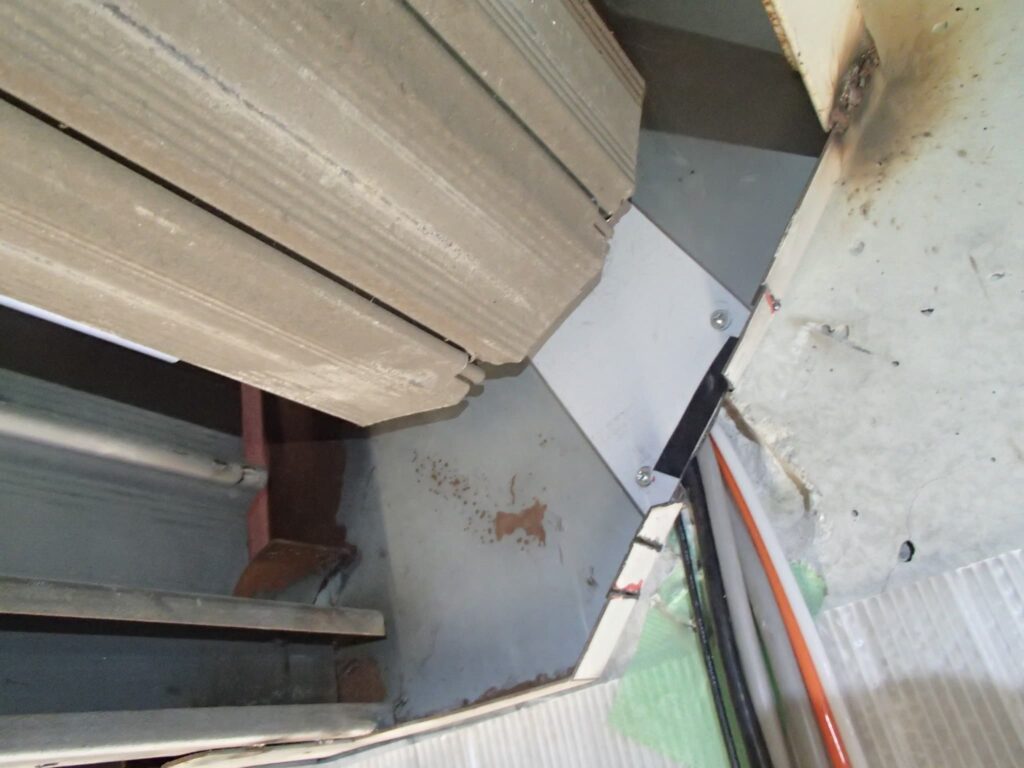

スラットを巻いても配線類には干渉しません。

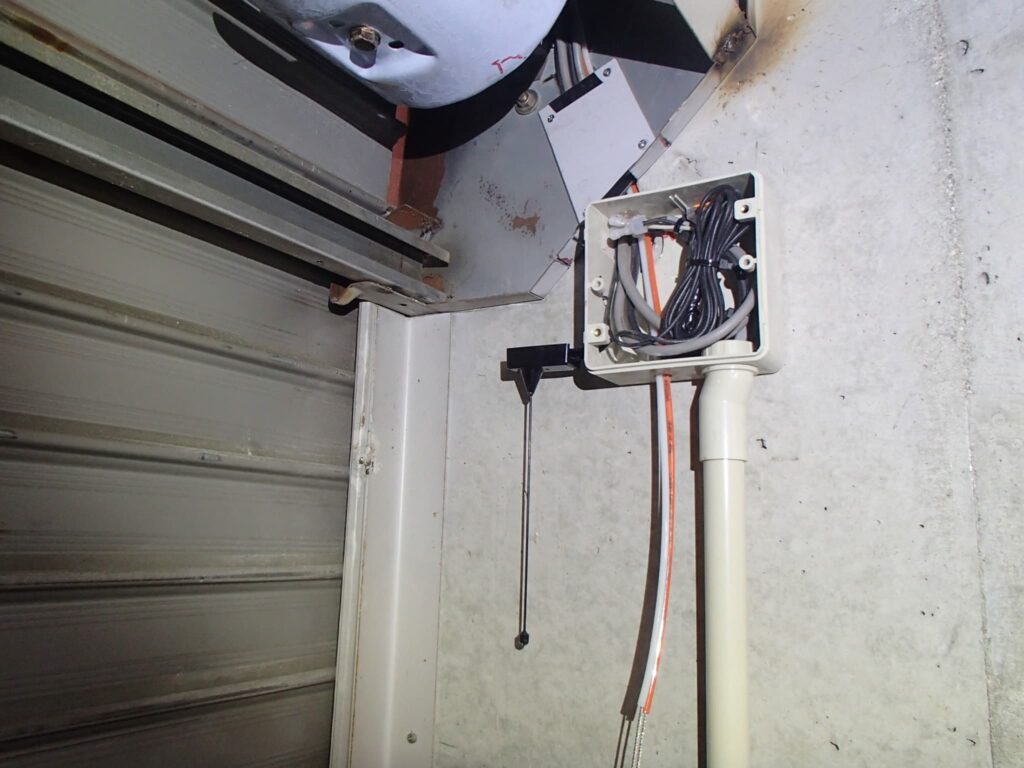

電工ボックス内で結線処理します。

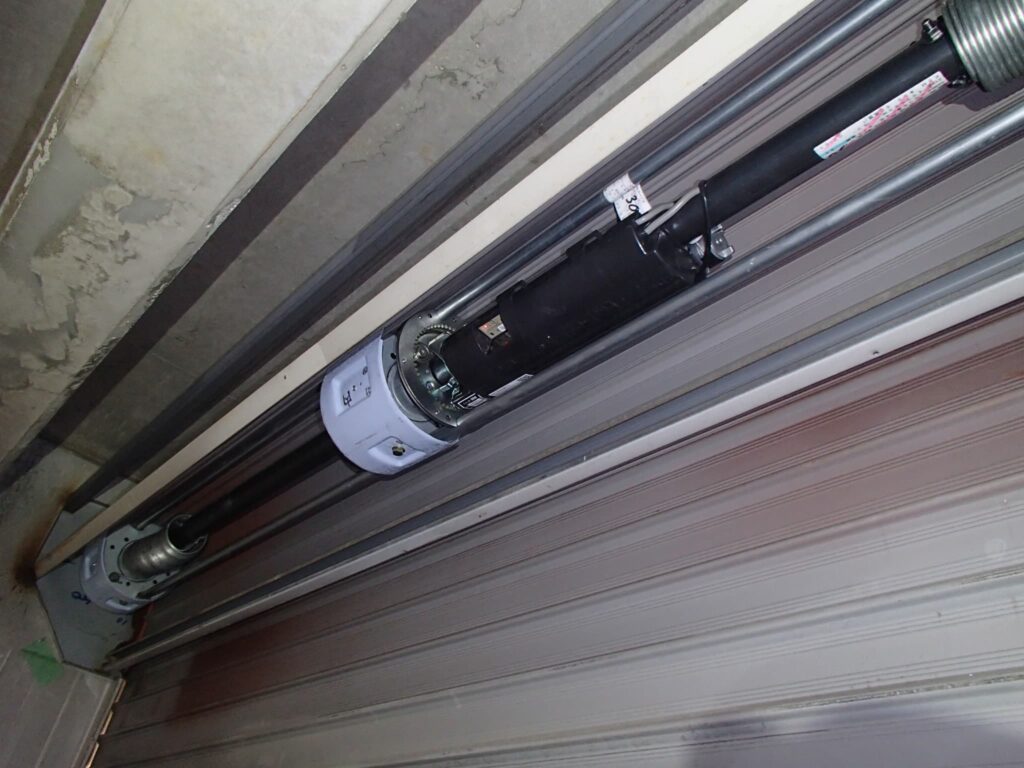

電動化完了です。
各種設定・調整をして、あとはケースを貼りなおせば完了です。
幸い各種条件が重なり、ガレージ内ですべての配線類の処理ができましたので、外観はまったく変わらない仕上がりにできました。
アンテナもが内部設置ですが、十分な距離から操作ができましたので、これからも便利にお使い頂けるかと思います。
ご依頼ありがとうございました。
